SCHÉMATISER UN PLAN DE TOITURE PAR-DESSUS UN PLAN D'ÉTAGE

Si vous avez déjà schématisé un plan d'étage, celui-ci peut servir de guide pour vous aider à schématiser un plan de toiture avec précision et efficacité.

PROCÉDURE DE SUPERPOSITION

Activation du guide : Pour commencer, activez l'image superposée du plan d'étage que vous souhaitez utiliser comme guide. Vous devez vous retrouver dans le plan de toiture avant de commencer.

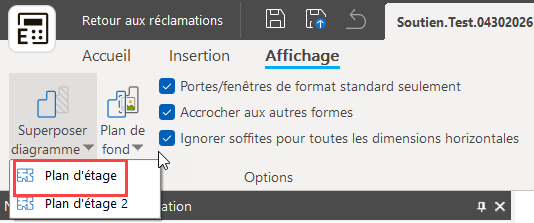

Menu Affichage : Cela peut être fait à partir du ruban Affichage en sélectionnant le bouton Superposer diagramme.

Sélection : Sélectionnez le plan d'étage à superposer sur la toile du plan de toiture.

Désactivation : Une fois le diagramme du plan de toiture terminé, l'image superposée peut être désactivée en désélectionnant le plan d'étage grisé.

INSTRUCTIONS DE SCHÉMATISATION

Utilisation du guide : Utilisez l'image superposée du plan d'étage comme guide pour schématiser le plan de toiture.

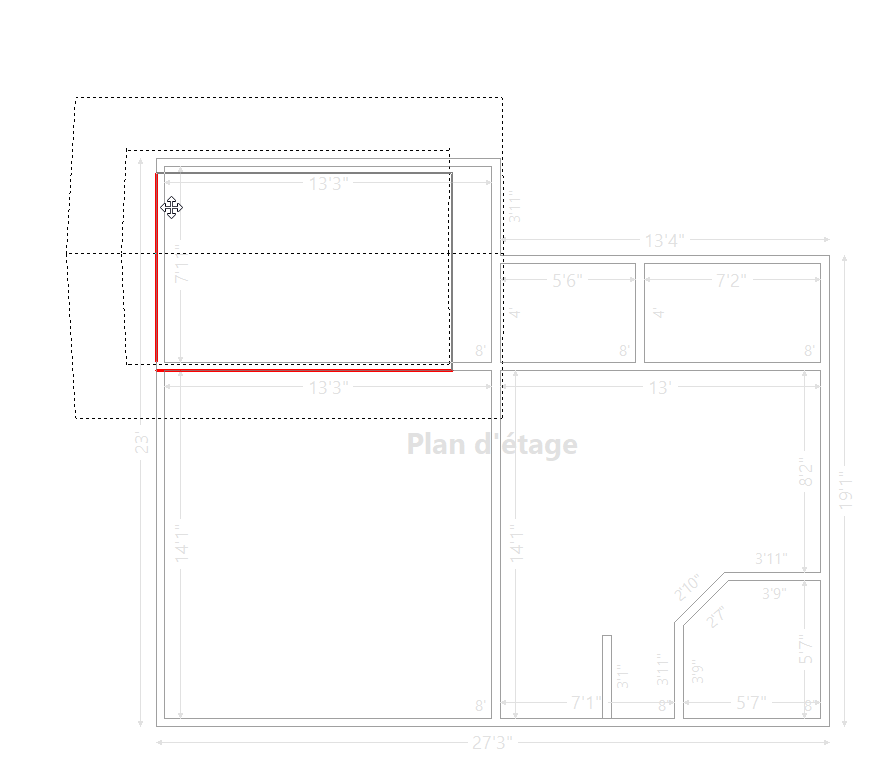

Alignement : Utilisez les lignes de bordure colorées pour aider au placement et à l'alignement de la forme principale du toit.
Action : Après avoir sélectionné la forme de toit souhaitée, commencez par le coin supérieur gauche et faites glisser vers le bas et vers la droite.
Ajustement : Utilisez les poignées de redimensionnement carrées situées dans les coins de la forme pour ajuster la taille et l'alignement.

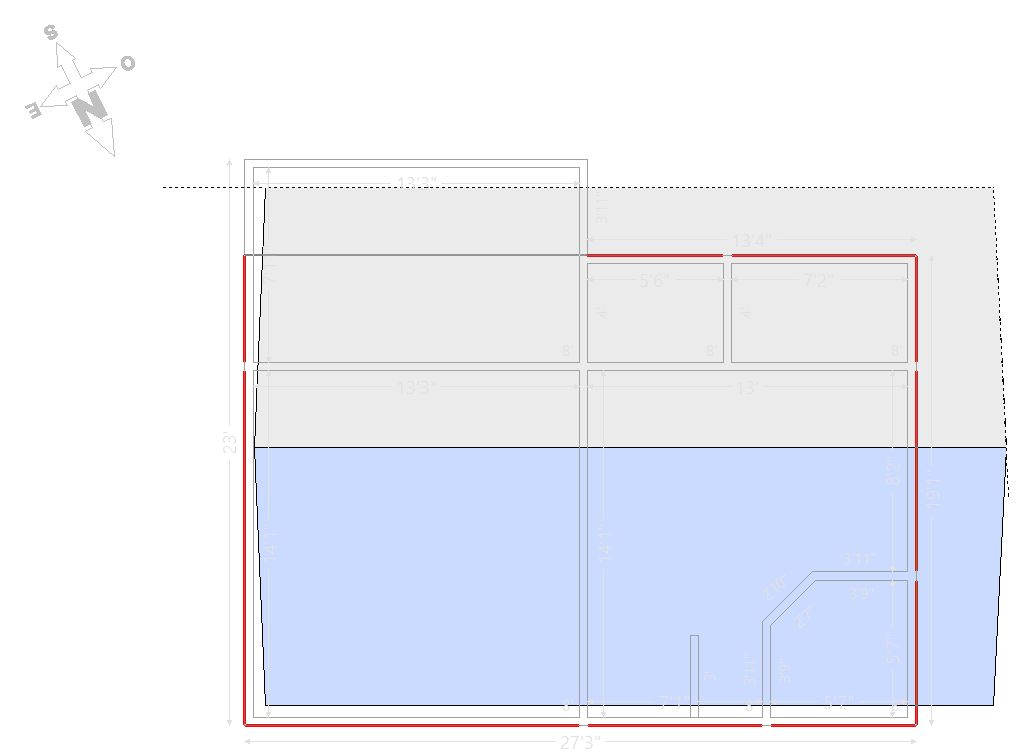

Vérification de l'alignement : Si des lignes colorées apparaissent tout autour du périmètre du plan d'étage superposé, le toit est correctement aligné.
Apparition des lignes : Les lignes colorées n'apparaîtront que si vous tirez sur les poignées de redimensionnement carrées. Dès que la forme du toit n'est plus en cours de redimensionnement, les lignes disparaissent.

REMARQUES IMPORTANTES

Alignement des pièces : S'il y a une interruption dans les lignes colorées, revenez au diagramme du plan d'étage et vérifiez que toutes les pièces sont alignées. Les pièces avec un alignement affleurant seront indiquées par une longue ligne extérieure bleue entourant le périmètre du plan d'étage.

Couleur des lignes : Les images de ce document affichent des lignes rouges pour indiquer l'alignement. La couleur par défaut de ces lignes dans le système est l'orange.
